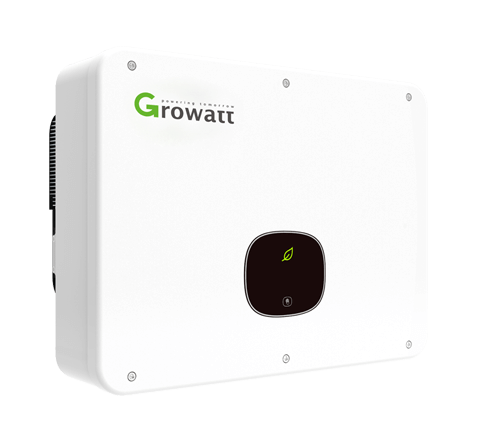

MID 17-25KTL3-X

最高效率98.75%，雙路MPPT，外觀精美

分類太陽能變流器, 單向變流器

家庭屋頂或院落的小型分佈式項目，三相380V電壓並網

輸入數據（直流）

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
最大直流輸入功率	22100W	26000W	28600W	32500W
最大直流輸入電壓	1100V	1100V	1100V	1100V
啟動電壓	250V	250V	250V	250V
MPPT工作電壓範圍/額定輸入電壓	200V-1000V / 580V	200V-1000V / 580V	200V-1000V / 580V	200V-1000V / 580V
各組串最大輸入電流	25A	25A	25A	25A
MTV數量/每路MPPT組串數	2/2+2	2/2+2	2/2+2	2/2+3

輸出數據（交流）

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
額定交流輸出功率	17000W	20000W	22000W	25000W
最大交流輸出功率	18800VA	22000VA	22000VA	25000VA
最大交流輸出電流	27.4A	31.9A	31.9A	36.2A
額定輸出電壓/範圍	400V / 340-440V	400V / 340-440V	400V / 340V-440V	400V / 340V-440V
電網頻率/範圍	為50Hz，60Hz的/±5HZ	為50Hz，60Hz的/±5HZ	為50Hz，60Hz的/±5HZ	為50Hz，60Hz的/±5HZ
功率因數	1	1	1	1
THDI	＜3%	＜3%	＜3%	＜3%
交流連接類型	3W + N + PE	3W + N + PE	3W + N + PE	3W + N + PE

效率

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
最大效率	98.75%	98.75%	98.75%	98.75%
中國效率	98.6%	98.6%	98.6%	98.6%
MPPT效率	99.9%	99.9%	99.9%	99.9%

設備防護

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
直流極性反接保護	具備	具備	具備	具備
直流輸入開關	具備	具備	具備	具備
直流浪湧保護	具備	具備	具備	具備
絕緣阻抗檢測	具備	具備	具備	具備
交流浪湧保護	具備	具備	具備	具備
交流短路保護	具備	具備	具備	具備
組串故障監控	可選	可選	可選	可選
電弧故障檢測	可選	可選	可選	可選

常規數據

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
尺寸（寬/高/厚）mm	525/395/222	525/395/222	525/395/222	525/395/222
重量	23公斤	23公斤	23公斤	23公斤
運行溫度範圍	-25℃…+60℃	-25℃…+60℃	-25℃…+60℃	-25℃…+60℃
噪音指數	≤50dB（A）	≤50dB（A）	≤50dB（A）	≤50dB（A）
最高海拔	4000米	4000米	4000米	4000米
夜間自耗電	<1W	<1W	<1W	<1W
拓撲結構	無變壓器	無變壓器	無變壓器	無變壓器
冷卻方式	智能冷卻	智能冷卻	智能冷卻	智能冷卻
防護等級	IP65	IP65	IP65	IP65
相對濕度	0-100%，無冷凝	0-100%，無冷凝	0-100%，無冷凝	0-100%，無冷凝

特徵

	MID 17KTL3-X	MID 20KTL3-X	MID 22KTL3-X	MID 25KTL3-X
直流輸入連接器	H4/MC4（可選）	H4/MC4（可選）	H4/MC4（可選）	H4/MC4（可選）
交流輸出連接器	連接器	連接器	連接器	連接器
顯示	OLED + LED / WIFI + APP	OLED + LED / WIFI + APP	OLED + LED / WIFI + APP	OLED + LED / WIFI + APP
通訊接口：USB/RS485/WIFIGPRS/4G	具備/具備可選/可選/可選	具備/具備可選/可選/可選	具備/具備可選/可選/可選	具備/具備可選/可選/可選
質保：5年/10年	標配/可選	標配/可選	標配/可選	標配/可選
